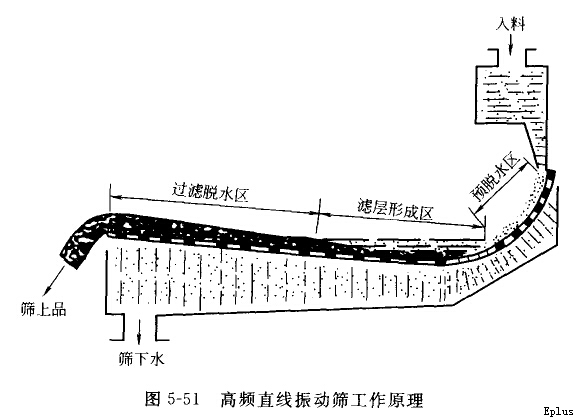

高频直线振动筛工作原理见图5—51。矿浆通过给料箱靠重力沿切向均匀、定压给入筛子的弧形段,和弧形筛条的剪切利振动作用下,部分细粒和液体得以进筛脱除,弧形段称为筛子的预脱水段。
筛上固液观合物沿筛面进入与直线段的结台部后,运动速度突然下降,使矿浆出现聚集,形成”水池”,在筛面的高频振动作用厂,矿浆中的固体颗粒加速沉降,由于先接触筛面的细粒不断透筛,筛面上逐渐形成一个粗粒阻隔细粒而成的滤层,滤层较薄,且滤层以上的液体和微细颗粒仍不断透过滤层透筛,与固体实现分离。
由于筛而对物料的抛掷运动,滤层个断沿筛面向前输送。世人过滤脱水区“水池”中的液体、细粒继续沉降并透筛脱除。由于排料端设置的堰板的阻挡作用,筛上料层加厚,高频率、高振动强度的抛掷运动使料层组织逐渐垒实,料层中的游离水分进—步被脱除。
|
