ZS型振动筛分机

作者:admin 来源: 日期:2011-5-13 9:18:25 标签:振动筛

ZS型振动筛分机

产品特征:
ZS型振动筛分机
主要用途
1。机械行业:粉末冶金、铸造型砂、铝镁合金粉、硬质合金粉、磁性材料、电焊料等等。
2。化工行业:树脂、塑料、涂料、染料、填充料、化妆品、化工原料、助溶剂等等。
3。医药及食品行业;中西原料药、生化药、冲剂
4。玻璃、陶瓷、研磨料:玻璃粉料、研磨材料、陶瓷粉、石英砂等等。
特点
1.连续生产,自动分级筛选。   2.封闭结构,无粉尘溢散。
3.噪音低。                   4.体积小,安装简单,操作和维护方便。
5.启动迅速,停车极平稳。     6.筛网利用率高,不易睹眼,更换丝网易。

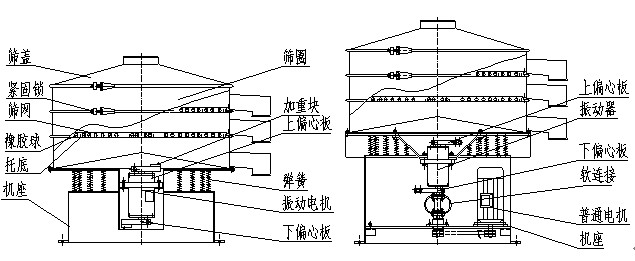

结构与性能
工作原理
振动筛由电动机的运转,使振动器产生激振,通过弹簧连接,使参振部分成复旋形振动,此振动轨迹是一种复杂的空间立体曲线,该曲线在水平投影为一圆形,在两垂直面上的投影均为椭圆形(即上下、左右、倾斜三维运动)。调节振动器上下旋转重锤块的相位角,可改变筛面物料的运动轨迹,当上下重锤块重叠,相们角在0度时,物料从中以向外辐散;当重锤块的相位角在90度时,物料向中心聚拢。
主要技术数据
型 号 ZS-500 ZS-600 ZS-800 ZS-1000 ZS-1200 ZS-1500 ZS-2000
直径(mm) 500 600 800 1000 1200 1500 2000
有效筛面(m2) 0.195 0.28 0.5 0.785 1.130 1.77 3.4
层 数 1——4层
振动频率(Hz) 1400
筛网目数(孔/时) 5目---325目(4mm---0.043mm)  最大21mm
电机功率(KW) 1.1 1.1 1.5 1.5 2.2 3.0 4.0
单层重量(Kg) 140 160 190 230 260 320 400
外型尺寸(单层mm) 600*700
*950
700*800
*950
920*1070
*950
1120*1260
*950
1320*1480
*1100
1640*1800
*1200
2140*2300
*1300

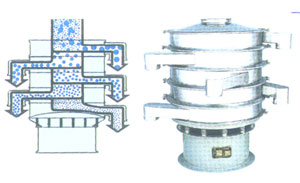

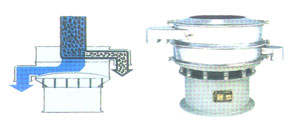

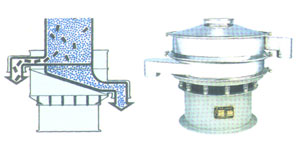

 分级筛选模拟图
筛选范围广
ZS型系列振动筛分机对任何颗粒、细粉、浆液、粘液一定范围内均可筛选。筛分粉类最细可至500目或0.028mm,过滤液体类最小可至5微米。分级筛, 选,可筛一至五层筛网,能同时进行二至六个等级的分选或过滤。出料口位置可沿圆周360°任意改变.
高效率精确筛分
全封闭结构,粉末不飞扬、液体不泄露、网孔不堵塞、筛分物料自动排出、闸门型结构使物料在筛面上充分筛分,精度高,处理量大,设备可安装到任何所需位置,不需固定,便于移动。
特色与优势
固-液过滤能把各类浆液中的非溶性物质迅速地清除。筛网架分离式结构,更换筛网简单方便,且增加筛网使用寿命。网架结构无死角,易清洗或消毒。不同的使用要求,可以选用不锈钢或碳钢两种材质。压式网架设计,3-5分钟筛网更换即可完成,换网用2人即可。

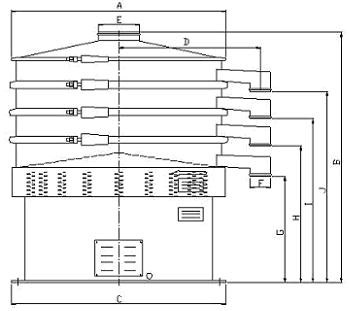

外形安装尺寸


Type

ф500 ф600 ф800 ф1000 ф1200 ф1500 ф2000
A ф540 ф640 ф860 ф1060 ф1260 ф1560 ф2060

B

950 950 950 935 1101 1201 1250
1065 1065 1078 1063 1221 1321 1390
1180 1180 1206 1191 1341 1441 1530
C ф600 ф720 ф880 ф1035 ф1200 1300 ф1580
D 430 480 580 690 790 970 1280
E ф120 ф180 ф200 ф250 ф280 ф280 ф300
F ф80 ф80 ф125 ф125 ф150 ф180 ф200
G 690 690 520 520 550 550 570
H 805 805 675 675 705 705 890
I 920 920 795 795 825 825 1040
J 1035 1035 915 915 945 945
